S50C精銑精磨鋼條小扁鋼白鋼條方鋼鋼板加工定制

S50C屬于碳素鋼，在JIS標(biāo)準(zhǔn)中被規(guī)定為“機(jī)械結(jié)構(gòu)用碳素鋼”。熱處理可提高機(jī)械性能，開辟廣泛的用途。當(dāng)軸、銷等有強(qiáng)度和硬度要求時，通常在使用前進(jìn)行淬火、回火或正火處理。然而，由于S50C是高碳鋼，如果使用S50C制造薄件或精細(xì)形狀并進(jìn)行熱處理，則存在發(fā)生淬火裂紋的風(fēng)險。  S50C中的“C”代表碳，“50”代表碳含量，S50C的碳含量為0.47-0.53%，即0.50%左右。與碳含量為0.15左右的低碳鋼（SS400等軟鋼）相比，鋼材中碳含量越高越硬。S50C是一種高碳鋼，強(qiáng)度比S45C（典型值0.45%）更硬。

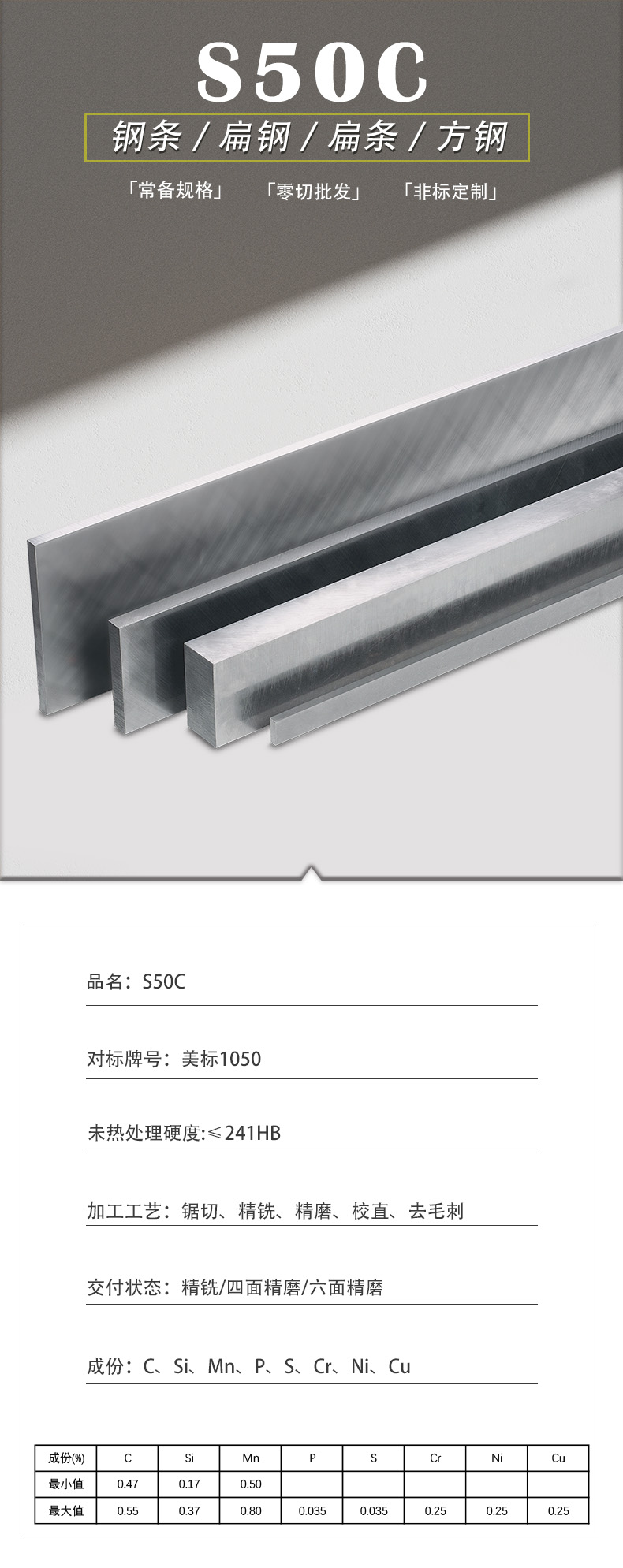

成份參照表

-------------------------------------------------------------------------------------------------

● 物理性能

● 產(chǎn)品特性

n 高碳鋼，硬度比S45C高。

n 材料比較脆，伸長率、壓縮率和沖擊值較低。

● 用途

與S45C一樣，它的應(yīng)用領(lǐng)域非常廣泛。大多數(shù)情況下，S50C是方鋼（黑皮），而S45C是圓鋼（黑皮）。使用方鋼時，使用S50C，使用圓鋼時，使用S45C。淬火后回火的鋼，用于螺釘，鍛件，輪胎，軸，鐮刀，軸，刀，木工鉆頭，錘子等。

    機(jī)械零件：銷、螺母、鍵、軸、螺栓、夾具

    模具：樹脂模具、沖壓模具

● 機(jī)械性能

n 線膨脹系數(shù)

● 熱處理

n 軟退火：加熱至680-710℃，在爐中緩慢冷卻。

n 正火：溫度：840-880℃ /空氣。

n 硬化：在820-860℃的溫度下硬化，然后用水或油淬火。

n 回火：溫度：550-660℃ /空氣。
